1.2343 ESU
Lessico dell'acciaio
1.2343ESU X 37 CrMoV 5-1 ESU
1.2343 (X 37 CrMoV 5-1) / 1.2343 (X 37 CrMoV 5-1 ESU)
AISI H11, BS BH11, AFNOR Z 38 CDV 5
| Composizione chimica in % | C | Si | Mn | P | S | Cr | Mo | Ni | V |
|---|---|---|---|---|---|---|---|---|---|
| 0,39 | 0,97 | 0,43 | 0,015 | 0,006 | 5,01 | 1,14 | 0,21 | 0,35 |
Acciaio per lavorazioni a caldo per la produzione di utensili per lavorazioni a caldo fortemente sollecitati, stampi per estrusione a caldo, stampi per pressofusione, lame di cesoia a caldo e matrici per stampaggio per compressione.

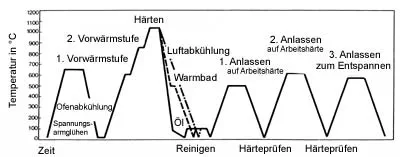

Schema del trattamento termico

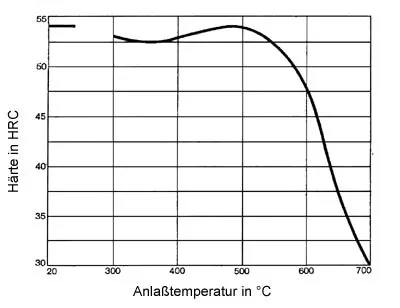

Diagramma di rinvenimento
- Temperatura di tempra: 1020°C
- Sezione del provino: quadro, 50 mm

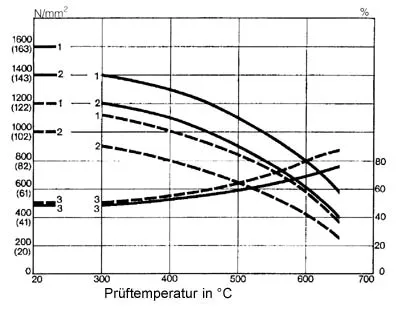

Diagramma della resistenza al calore
- --bonificato 1600 N/mm²
- ------ bonificato 1200 N/mm²
- 1..... Resistenza alla trazione N/mm² (kp/mm²)
- 2..... Limite 0,2 N/mm² (kp/mm²)
- 3..... Strizione in %

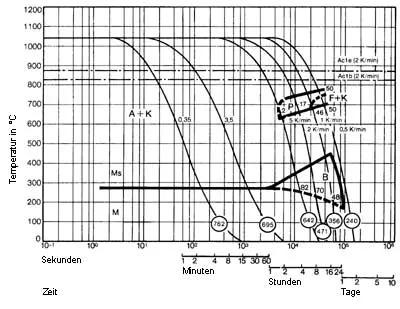

Diagramma di trasformazione per raffreddamento continuo
- Temperatura di austenizzazione: 1030°C
- Tempo di mantenimento: 15 minuti
Durezza in HV
- 2,46 costituenti strutturali in %
- 0,35...3,5 parametri di raffreddamento, vale a dire durata del raffreddamento 800 - 500°C
- in s x 10(alla -2)
- 5...0,5K/min velocità di raffreddamento in K/min nel range 800 - 500°C

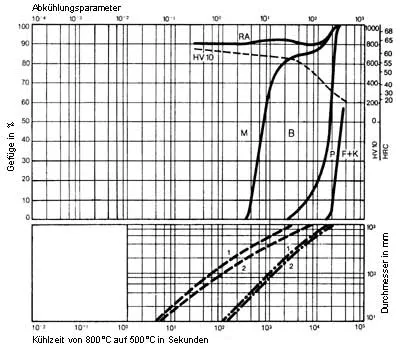

Diagramma quantitativo dei costituenti strutturali
- ------ raffreddamento con olio
- – • –raffreddamento con aria
- 1... bordo del pezzo
- 2... centro del pezzo
- Temperatura di austenizzazione: 1030°
- Tempo di mantenimento: 15 minuti
